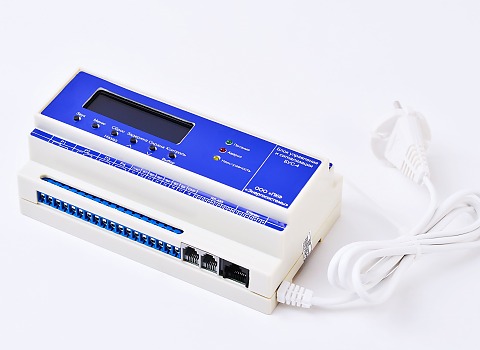

Дискретные входа в составе БУС-4 имеется 24 дискретных входа для подключения к нему различных аварийных датчиков (давления, пожара,охраны и проч..)
Каждый вход в меню БУС-4 программируется по типу срабатывания (НО/НЗ);
По каждому входу предусмотрена возможность установки задержки срабатывания до 30 сек.
Индикация состояния. Индикация работы БУС-4 осуществляется при помощи ЖК-дисплея, а также световой и звуковой сигнализации.
Релейные выходы. Для подключения различных исполнительных устройств (вентилятор, сирена, электромагнитных клапанов на высокое давление ВН;КПЭГ и т.п), а также для интеграции показаний БУС-4 в автоматику верхнего уровня в блоке имеются 4 релейных выхода. Логика срабатывания реле выбирается пользователем в меню БУС-4 по любому дискретному входу либо по группе входов.
Журнал аварий. Все аварийные ситуации возникающие во время работы БУС-4 сохраняются в энергонезависимой памяти блока с указанием наименования и времени. Весь журнал доступен для просмотра на ЖК-дисплее блока при помощи кнопок управления «Меню» Настройка параметров работы при помощи ПК
Для удобства настройки БУС-4 при пусконаладочных работах, и его последующего использования в блоке встроен COM-порт который позволяет производить его настройку при помощи персонального компьютера (ПК). Для этого на ПК необходимо установить настроечную программу SCADA «Энергосистемы» (программа бесплатна и доступна для скачивания на нашем сайте) и приобрести переходник USB-RS-232 (500 руб).
Использование программы позволяет произвести необходимые настройки БУС-4 в офисе. Также в программе вы можете создать файл с набором необходимых настроек и в последующем записывать его на другие блоки.
Дистанционная передача данных БУС-4. Реализация дистанционной передачи данных о работе БУС-4 возможна следующими способами:
• Проводной.Прием данных осуществляется на ПК с установленной программой «SCADA –ESPKF-2.0» (Необходимое условие - Один -БУС/Один -ПК )
• Беспроводной.
-GSM связь при помощи смс сообщений и автодозвона. Для этого необходимо использовать модель БУС-4 со встроенным GSM модулем (БУС-4 GSM)
Прием данных осуществляется на ПК с установленной программой «GSM Data – ver.3.3» а так же на 6-ти выбранных телефонах.
В качестве принимающего GSM –модема к ПК используют
Количество БУС-4 подключаемых к ПК ограничивается емкостью сим карты принимающего модема.
-GPRS по средством подключения к БУС-4 передающего блока БУС-5
Прием данных осуществляется на ПК установленной программой «SCADA –ESPKF-3.ХХХ» , Где-ХХХ-количество подключаемых абонентов
Технические характеристики
|
Наименование параметра или характеристики
|
Единица измерения
|
Значение
БУС-4
|
Значение
БУС-4(GSM)
|
|
Напряжение питания
|
В
|
220
|
220
|
|
Частота питающего напряжения
|
Гц
|
50 ± 1
|
50 ± 1
|
|
Потребляемая мощность, не более
|
ВА
|
12
|
12
|
|
Время прогрева, не более
|
с
|
15
|
15
|
|
Количество входов для подключения датчиков технологического оборудования котельной
|
шт.
|
0-24
|
0-24
|
|
Количество релейных выходов
|
шт.
|
4
|
4
|
|
Максимальный ток, коммутируемый контактами реле
|
А
|
10
|
10
|
|
Поддержка протокола
|
шт.
|
Modbus RTU
|
Modbus RTU
|
|
Напряжение на входах
подключения контактных датчиков
|
В
|
12 ± 15%
|
13 ± 15%
|
|
Габаритные размеры ДхШхВ
|
мм
|
160х100х70
|
160х100х70
|
|
Способ крепления
|
|
DIN - рейка
|
DIN - рейка
|
|
Количество подключаемых абонентов (квартир)
|
шт
|
250
|
250
|
